　　醋酸裝車鶴管過流管線的焊接:

　　所有承壓主管道焊縫須采用氬弧焊，單面焊雙面成型。鶴管焊接件焊縫坡口型式和尺寸符合GB/T985的規定，焊縫外形尺寸符合GB/T10854。受壓元件焊縫表面和熱影響區不得有裂紋、氣孔、弧坑、夾渣、咬邊等缺陷。

　　醋酸裝車鶴管檢驗和試驗:

　　無縫管件符合GB/T12459《鋼制對焊無縫管件》。鋼制鍛件符合NB/T47008~47010《鍛件》。旋轉接頭、整機的檢驗和試驗按HG/T 21608《液體裝卸臂工程技術要求》。碳鋼件涂漆除銹等級達到Sa2.5級。鶴管二遍底漆和二遍面漆，總厚度不少于75um，不銹鋼件酸洗鈍化。密封裝置驗收按GB20950-2007《儲油庫大氣污染物排放標準》“油氣密閉收集系統任何泄露點排放的油氣體積分數濃度不應超過0.05%”。采用手持VOC儀測定。提供儀表風氣源至鶴管立柱旁(1米范圍內)，并預留R1/2”外螺紋接口，賣方提供球閥與之連接，提供儀表風壓力不小于0.6MPa。接入、接出DC24電源(含電纜)至防溢流防靜電控制器內和現場批控器內。提供與賣方密封裝置氣相接口法蘭相匹配的軟管及法蘭，法蘭規格為：HG/T20592 DN80 PN16RF。液相接口由買方提供旋轉接頭法蘭直接與鶴管原有旋轉接頭連接。貨到現場后，買方負責卸貨、安裝和最終效果測定。

　　醋酸裝車鶴管改造方案:

　　利用現有醋酸裝車鶴管設施，對原鶴管垂管連接件以下部分進行改造，包括安裝汽車鎖緊式密封裝置、氣動控制組件、彈簧缸平衡系統、防溢流控制器等，具體改造方案如下：

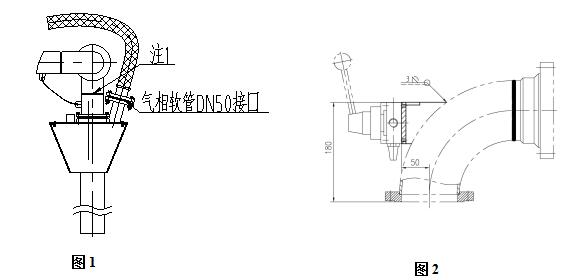

　　原鶴管從圖1中將注1垂管連接件(包含旋轉接頭法蘭、彎頭、鋼法蘭)整體更換成圖2所示零部件。配件由賣方提供。如右圖2所示：

　　密封裝置氣相法蘭與氣相軟管接口相連，我司密封裝置上提供HG/T20592 DN80 PN16 RF法蘭，與之連接的墊片、連接螺栓、軟管、變徑接頭(原鶴管氣相為DN50)、壓力表部分由買方自行匹配，賣方提供在鶴管上固定軟管管夾，軟管規格為DN80復合軟管。

　　現場需增設儀表風管線，請買方提供通徑不小于DN15、壓力不小于0.6MPa儀表風和管路,并在氣源處理三聯件后預留接口給賣方，接口為R1/2”外螺紋，賣方提供相應接頭與之連接并接入賣方氣動控制組件，賣方提供接頭、風管等配件。

　　更換安裝彈簧缸平衡系統并調試醋酸裝車鶴管至空載隨遇平衡狀態。最終調試改造的各個部件，如密封裝置驅動氣源壓力、電氣儀表信號和鶴管狀態等。
